高知ではトヨタ系のデイーラーが統合された。

どうも営業不信が原因だとのことであるが、個人の工場もどんどんやめていく

お金を出せないから人手不足であるしその原因はなにかと言うと、もうだいぶ前から原因は分かっているんだけど車検や修理では経営が成り立たないからである。

車検は特に酷い。

お客さんは高いと感じると思うんだけど、その内訳は大半が法定費用である。

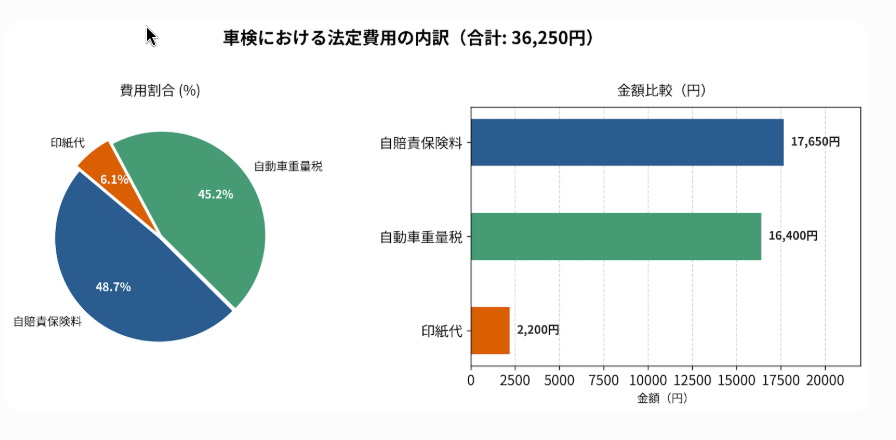

以下はここを参考にして作成した小型車の例であるが、旧来の整備工場はこれを建て替えでやっていた。

スクリーンショット_2026-08-14_03-33-52


この建て替えが数台回収できないと、たちまち行き詰まるという工場も多いはずだ。

で、これ以外に修理や整備、持ち込み費用というのをいただかないと当然利益は出ない。

認証制度があるので、ブレーキ関係や原動機の関係を分解整備しようとすると外注に出すか自分の工場で認証を取らなければいけない。

要件を満たす工場や認証工具、工員の数を維持するのにかかる経費も工賃から賄う必要がある。

自前の工場であれば当然固定資産税もかかるし人件費もかかる。

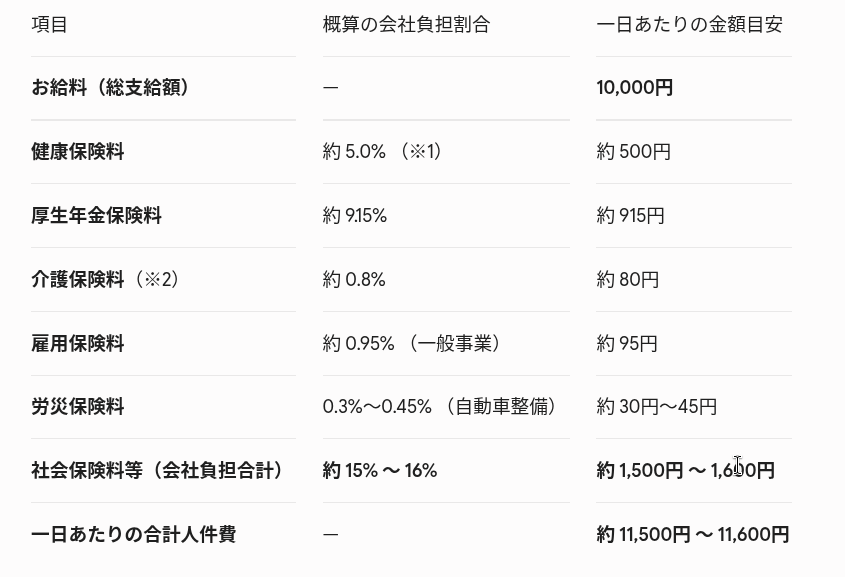

1日ひとりあたりの人件費をざっとAIに計算してもらったらこんな感じ。

スクリーンショット_2026-08-14_03-47-45


この11,560円を賄うのにも、元手はお客さんからいただくしか無い。

AIによると、他にも


そのほか考慮しておくべきコスト
実際の運用にあたっては、上記のような「社会保険料・労働保険料の法定福利費」以外にも以下のような費用が加算されます。

通勤手当・各種手当: 交通費支給がある場合はその分の負担。

有給休暇・各種手当の引当: 有休取得時のバックアップコスト。

作業着・安全靴・工具類の支給費

健康診断費用・福利厚生費: 年1回の定期健診の会社負担など。

これらも含めた「総人件費」で見ると、支給額の1.2倍〜1.3倍程度(一日あたり12,000円〜13,000円程度)を見込んでおくと、より安全な予算計画が立てやすくなります。


という事である。

修理をすると、部品も仕入れなくてはならない。

これにも経費がかかる。

更に税務署によると、法定費用は売上に上げないといけないらしい。

ということは、これが経費を引く前の売上税(=インボイスという名の消費税)の対象になって次の年に課税される。

これらを考えると、車検時のバッテリー交換が2万円超えになる理由も分かるのではないでしょうか?

別にぼったくっている訳ではなく、そうしないと存続できないのである。

自動車工場が車検は自分でユーザー車検で行ってくださいって言いたくなる気持ちも分かりますよね。

陸自や軽協の検査員は態度も和らいだとはいえ、まだまだ横柄なやつもいるし(時々ユーザーと揉めて警察が呼ばれてるのを見ますが、暫くしたらいなくなったりします。名札を付けてたらもっと早くいなくなるかもしれない)。

ずっと国交省の大臣から公明党が外れて大いに期待していた制度改革ですが、まだまだ茨の道は続きそうです。

国民民主党の新葉さんが頑張ってくれてたけどこちらも最近は大人しくなりました。

車検のない国から来た外国人が増えれば、無車検が増えて制度自体もなしくずしになるんではないかな?

ともあれ、自動車工場も車検を拒否しないとやっていけない時代になりました。

自分も認証工場を構えて車検業務をやりたいと思ったことがありましたが、計画段階でバカバカしくなってやめました。

仕事をするより”寝てた方がまし”という事もあるあるです。

時代の変わり目には色んな事がありますね。

車を持たないというのもひとつの選択肢だと思うし、軽自動車や原付に乗り換えるのも手だとも思うし、大きな流れには逆らえないのでこの流れに沿ってどう乗り切るかが課題です。









    このエントリーをはてなブックマークに追加 mixiチェック

先日来、初代iPadをなんとか使いたいと思って色々試しているのですが、脱獄してブラウザを入れるところまで実現できました。

さて、次はアーケードゲームです。

僕の環境では、Linax(CachyOS)上で、こちらからmame4をダウンロードします。

mame4については、Geminiの解説です。

「このIPA(v1.6)が初代iPadに最適な理由
iOS 5 / 32bit時代の完全ネイティブ対応

このバージョンはまさにiOS 5〜iOS 6(32bit / ARMv7環境)が現役だった頃に公開された最終ビルドの一つです。初代iPadのA4チップおよびiOS 5.1でしっかり動作します。

軽量動作

旧世代のMAME 0.37b5コアをベースに作られているため、初代iPadのメモリ(256MB RAM)でも『ジャングルキング』が処理落ちなし・60fpsフルスピードで快適に動きます。」

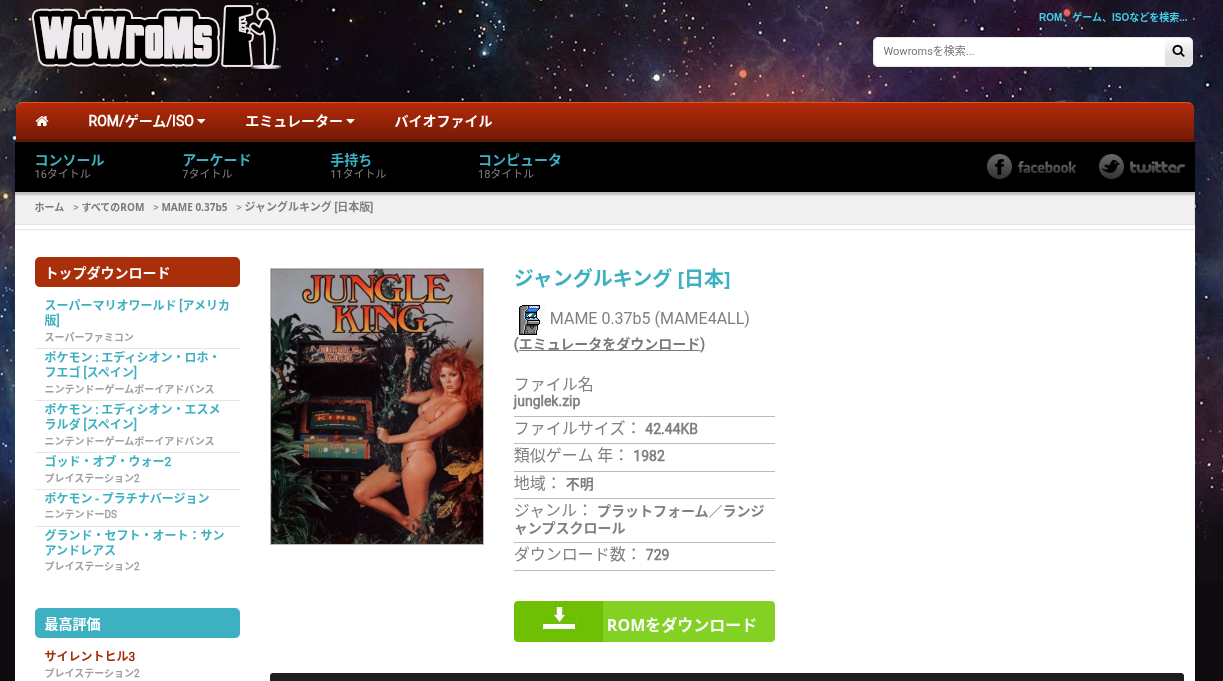

次にジャングルキングのROMをここからダウンロードします。

スクリーンショット_2026-08-13_04-32-29


mameもここからダウンロードできますね。

あとはGeminiに聞きながらiPadにmameをインストール

ターミナルエミュレータ(端末)で以下を打ち込んでlegacy-ios-kitを立ち上げ、

chmod +x restore.sh legacy-ios-kit.sh
./restore.sh

879d2cfe-f2e0-41e4-b358-02b67e0378cd


IPAのインストール手順
矢印キー(↓)で App Management を選択し、Enter キーを押します。

次のメニューで Install App (IPA)(または類似のIPAインストール項目)を選択します。

端末上に「IPAファイルのパスを入力してください」と促されるので、ファイルマネージャー(Thunar)から MAME4iOS-1.6.ipa をこのターミナルウィンドウ内へ直接ドラッグ&ドロップして Enter を押します。

インストール処理が実行され、完了するとiPadのホーム画面にMAME4iOSアイコンが表示されます。

iPadでMAME4iOSアイコンをタップするとiPad内にフォルダができます。

これをドックケーブルで繋いだPCから開きます。

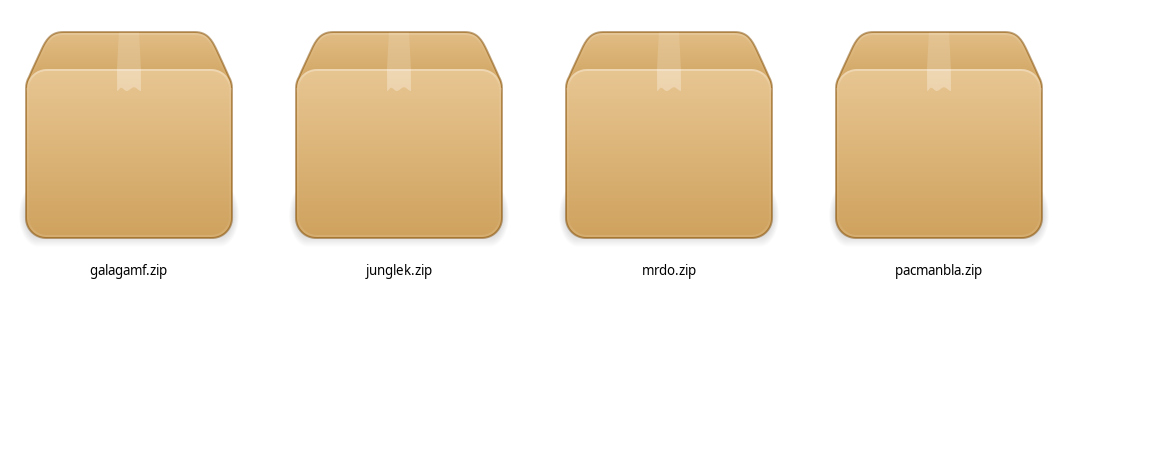

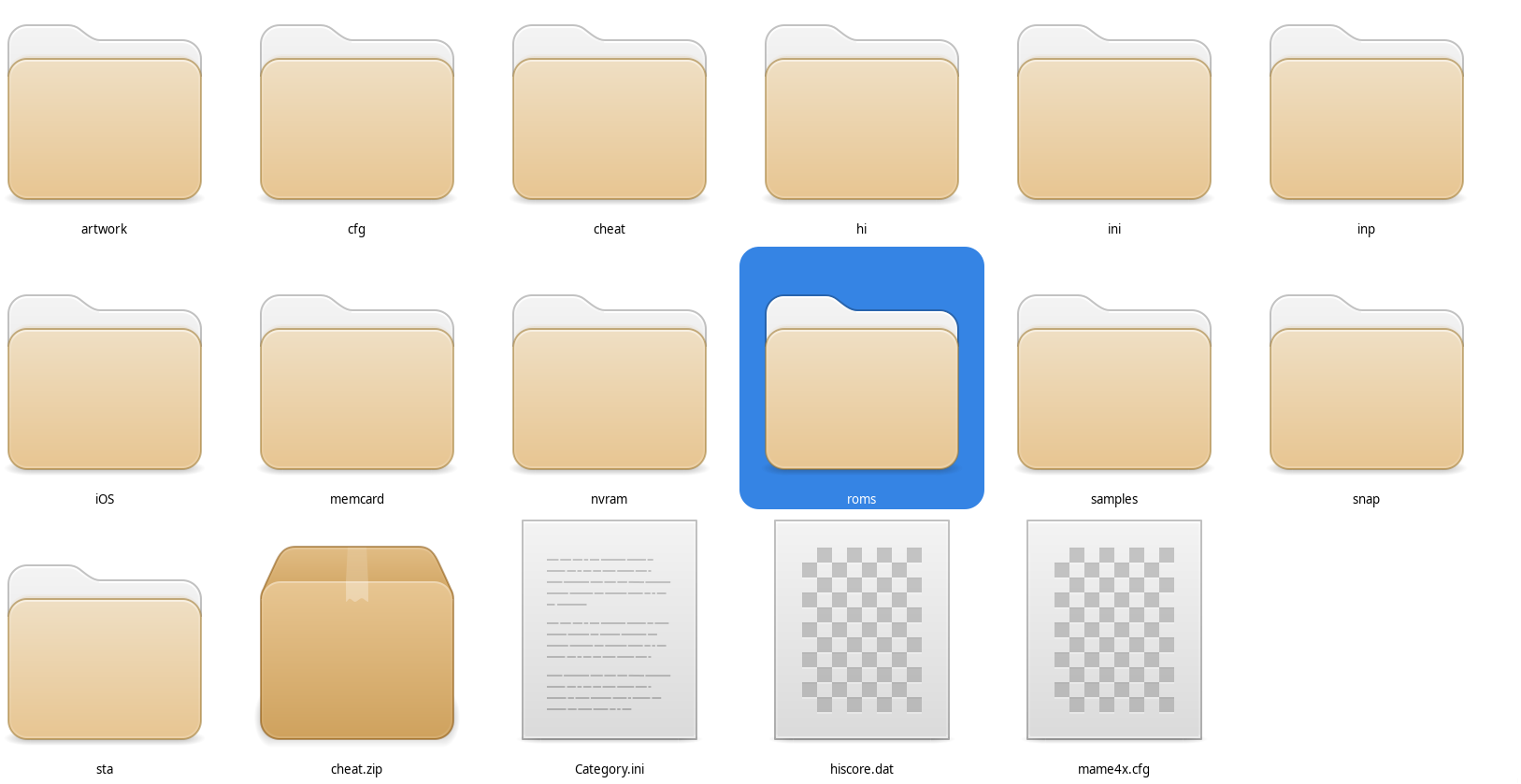

iPadの中(ipad上のドキュメント→MAME4iOS→roms)にzipファイルをコピーします。

スクリーンショット_2026-08-13_04-38-47
スクリーンショット_2026-08-13_04-36-27
スクリーンショット_2026-08-13_04-36-43


起動とプレイ

MAME4iOSを起動し、リストに『Jungle King』が表示されればそのままプレイ可能です。初代iPadの大画面でスムーズに動作します。

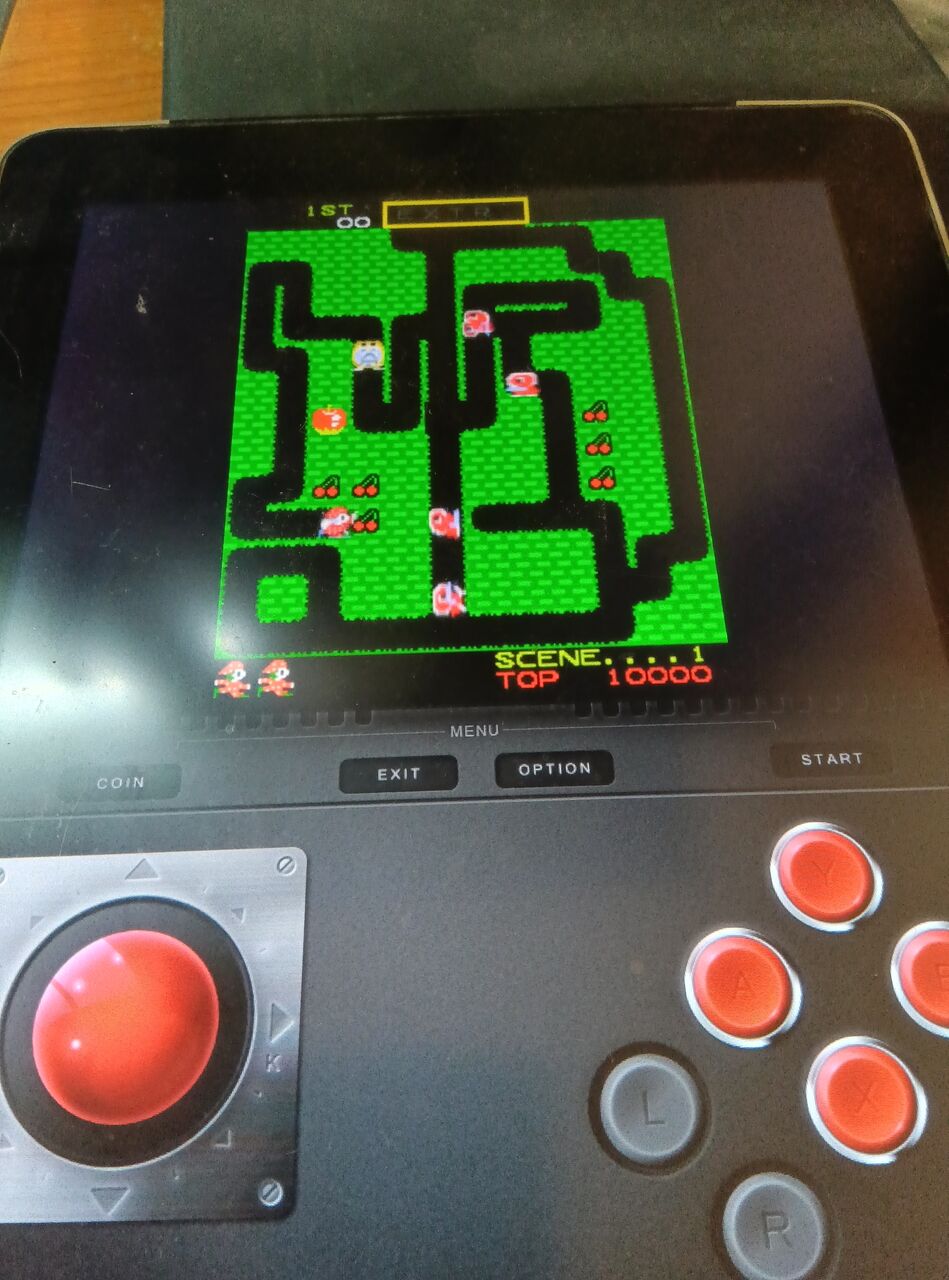

他にもギャラガ、Mr.do!、パックマンも入れてみました。

スクリーンショット_2026-08-13_04-36-57


260810183003117


アーケード時代と同じく、ジョイスティックの反応がイマイチでイライラします(嬉)。

mameのROMはここにあるので、色々懐かしいゲームを探せます。



    このエントリーをはてなブックマークに追加 mixiチェック

先日来、Linax(CachyOS)経由で初代iPadの脱獄を割と簡単に実現できてご機嫌なわけですが、次はこれを実用レベルで使いこなしたい。

まずは、もともと入っているSafariは使えないので使えるウェブブラウザを入れるところから。

Geminiに聞くと、OperaMiniがよさげ。

やり取りはこうです↓


iOS 5.1.1 標準の Safari(今回入れた証明書により一部のWebサイトは開ける状態)のほか、当時の古いサードパーティ製ブラウザ(Opera Mini や Chrome など)を動かすには、アプリ本体(.ipa ファイル)を入手して手動でインストールする手順が必要になります。

現行の App Store は iOS 5.1.1 に対応していないため、以下の手順で環境を整えます。

ブラウザやアプリを導入するための準備
1. IPA インストール用パッチ(AppSync)の導入
PCや外部から取得した IPA ファイルを iPad にインストールできるようにします。

Cydia を開く。

下部の Search(虫眼鏡)をタップ。

AppSync Unified を検索してインストール(※もし見つからない場合は、[https://cydia.akemi.ai/](https://cydia.akemi.ai/) などのリポジトリを追加してください)。

2. アプリ(IPAファイル)の入手とインストール
当時の iOS 5.1.1 に対応した古いバージョンのブラウザ(Opera Mini や Google Chrome、Puffin Browser など)の IPA ファイルを PC で入手し、iPad にインストールします。

IPA ファイルの入手先例:

Veteris(iOS 向けレトロアプリストア。Cydia から追加可能)

有志による iOS 旧バージョン向けアーカイブ(iOS 5 対応 IPA)

インストール方法:

PC(CachyOS)から Legacy iOS Kit のメニュー内にある IPA インストール機能を利用する。

または iPad に Cydia から iFile などのファイルマネージャーを入れて、直接 IPA ファイルをタップしてインストールする。

おすすめのブラウザ
Opera Mini(旧版): 独自サーバーでデータ圧縮・変換してページを取得するため、処理が軽くて古い端末でもページ表示成功率が最も高いです。

Safari(標準): 証明書を入れたことで、軽量なWebサイトやテキスト中心のページであれば閲覧可能です。


ということで、こういうところ(IPAアーカイブ)からダウンロードします。

これもGeminiの解説で。


旧版IPAファイルの入手とインストールの流れ

 (上記)IPAアーカイブサイトで検索PC(CachyOS)のブラウザで Archive.org 等を開き、「Opera Mini iOS 5.1.1 ipa」や「Opera Mini 7.0 ipa」と検索。

PCにIPAファイルをダウンロード.ipa ファイルを /home/yama/ダウンロード/ などの分かりやすい場所に保存。

Legacy iOS Kitをターミナルで立ち上げて、


ターミナルで以下を打ち込んでエンターでPCのパスワードを入れる
cd Legacy-iOS-Kit && ./restore.sh


App Management → Install IPA (ideviceinstaller)(または appinst)を選択し、ダウンロードした Opera Mini の IPA ファイルを指定してインストールを行う


要は、ドックケーブルでiPadを繋いだらLinax側でLegacy iOS Kitというプログラムを使って落としたIPAをインストールするという流れですね。

1


クロームも入れてみましたが、重いしバージョンアップしてくださいって出て使えない。

2

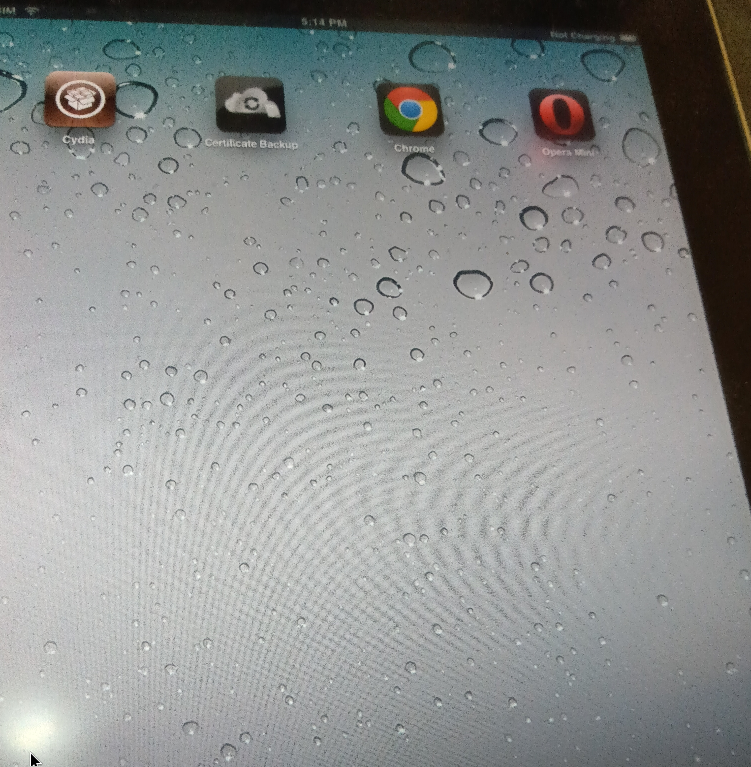

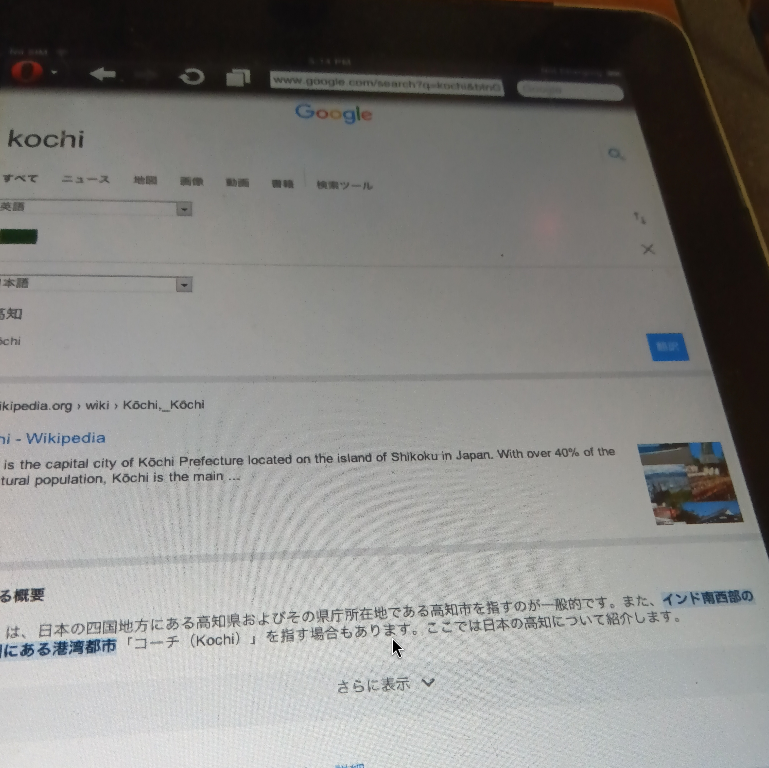

オペラミニは使えました。

このシリーズもそろそろ飽きてきました。

読んでる人いるのかな??

    このエントリーをはてなブックマークに追加 mixiチェック

初代iPadをどうにか使いたい僕は、遂に脱獄することにしました。

どうせ失敗してもゴミになるだけなので。

今やGeminiがいるので大抵のことはできると思い込んでおります。

で、先日のおさらい

初期iPadなのでドックケーブルでPCとUSB接続。

LinaxPC(CachyOS)でターミナルエミュレーターを出して

cd Legacy-iOS-Kit
./restore.sh

と打ち込むとパスワードを求めてくるので自分のPCのパスワードを入れるとLegacy-iOS-Kitのメニューが出てくるので、キーボードで

  Restore/Downgrade を選択、
次に
  EnterLatest iOS (5.1.1) を選択
次に
  Enter(*) Start Restore を選択
次に
  EnterDo you want to jailbreak? (Y/n)
と出たらy を入力
次に
  EnterJailbroken/pwnDFU Mode Option
が出たら
  pwnDFU を選択してEnter

ここでプログラムはカウントダウンで待ちに入るので、繋いだiPadの電源ボタンとホームボタンを押す。

画面が真っ黒になれば電源ボタンの方は離し、ホームボタンは押し続ける。

10秒でホームボタンは離していいという指示でしたが、なぜか失敗するので処理が終わるまでずっと押しっぱなしでいたら成功しました。

iPadが再起動したら離してOKです。

初期設定が始まりますが、AppleIDはログインに失敗したのでスキップ、後でと進み、Wifiは設定しました。

a24f29c4-069e-4d61-8abc-69619ab579b2

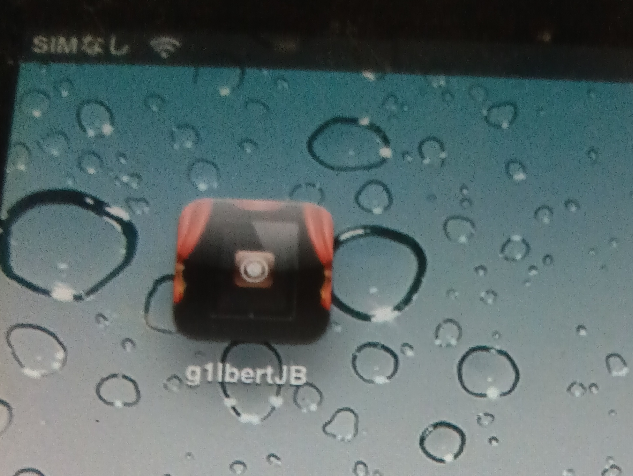

立ち上がった画面を左にスワイプすると、画面にg1lbertJBのアイコンができていました。

スクリーンショット_2026-08-11_05-38-49


これをタップするとプログラムが走り始めます。

ちなみにこれは脱獄(Jailbreak)インストーラーアプリで、Geminiによると、これを踏み台にしてシステム内部にCydia(アプリを入れるソフト)や必要なファイルが書き込まれます。

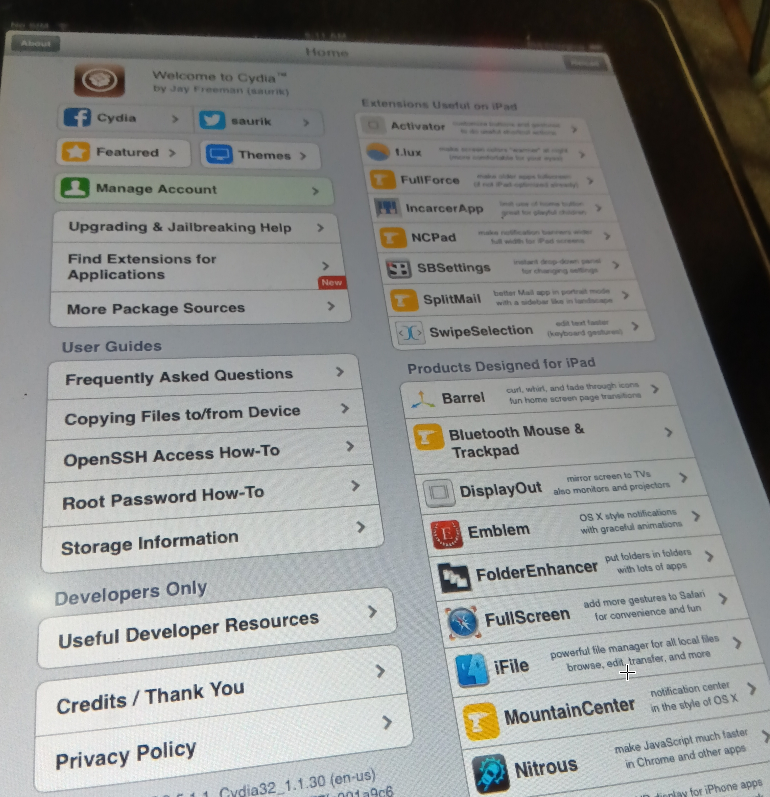

処理が終わって通常画面に戻るとCydiaのアイコンができているので、タップして設定します。

「公式の Cydia リポジトリは現在閉鎖・停止されているものが多いため、有志が公開している旧型 iOS 向けのリポジトリを追加してツールや証明書を取得できるようにします」

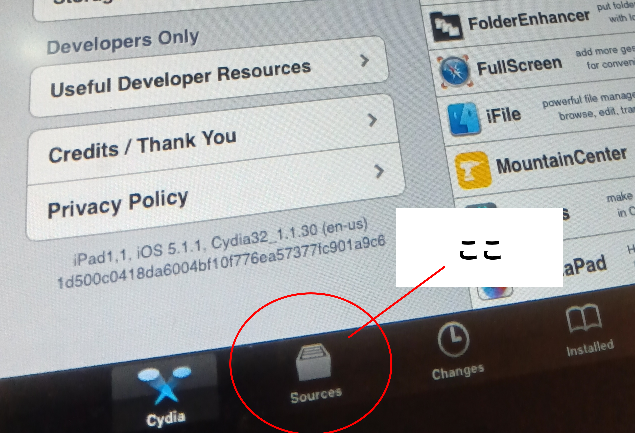

ということで、ソースの部分を開きます。

スクリーンショット_2026-08-11_05-57-06


開くのは、この中ではなく、ここです↓(なかなか分かりませんでした)

スクリーンショット_2026-08-11_05-58-51


続きの手順もGeminiの説明の方がわかりやすいと思うので掲載します。


1. 必須リポジトリ(リポジトリソース)の追加
公式の Cydia リポジトリは現在閉鎖・停止されているものが多いため、有志が公開している旧型 iOS 向けのリポジトリを追加してツールや証明書を取得できるようにします。

Cydia 下部メニューの Sources(または Manage → Sources)をタップ

右上の Edit → 左上の Add をタップ

以下の URL を1つずつ入力して追加します:

https://cydia.invoxiplaygames.uk/

(HTTPS証明書の更新ツール cydia.invoxiplaygames.uk Certificates や App Store 修正用 Checkmate, Store! を入手するために必須)

https://lukezgd.github.io/repo/
(Legacy iOS Kit 関連のユーティリティ)

入れたらAdd Sourceを押す。

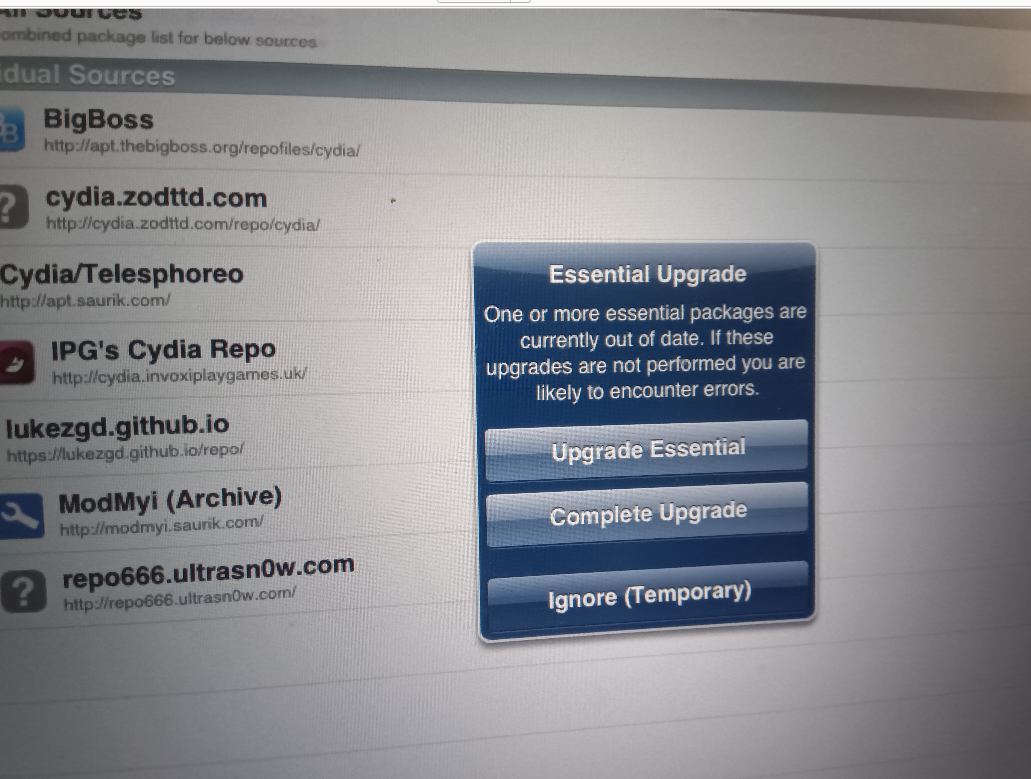

スクリーンショット_2026-08-11_06-01-46


これが出たら

Complete Upgradeを押す。

2. 最初にインストールすべき必須パッケージ
追加したリポジトリから、画面下部 Search タブで以下を検索してインストールします。

cydia.invoxiplaygames.uk Certificates

古い iOS 5 の通信証明書を更新し、Safari や Cydia での SSL/TLS 通信エラーを防止します。

AppSync Unified(または iOS 5 対応版 AppSync)

自作アプリや IPA ファイルのインストールを許可します。

iFile または Filza

iPad 内のファイルシステムを直接閲覧・操作するファイルマネージャーです。

OpenSSH

今後 PC から SSH 接続で操作・ファイル転送を行いたい場合に導入します。

3. 主な活用例(できること)
Safari / WEB閲覧の復活: 証明書パッチを入れることで、古い Safari でも一部のモダンな WEB サイトにアクセス可能になります。

IPAファイル(旧アプリ)の導入: PC から AppSync を利用して、バックアップしてある昔の iOS 5 対応 IPA ファイル(レトロゲームやユーティリティアプリ)を直接インストールして利用できます。

システムカスタマイズ: WinterBoard などを入れて UI テーマを変更したり、RetinaPad で iPhone 用アプリを綺麗に倍率拡大表示できます。

まずは cydia.invoxiplaygames.uk リポジトリを追加し、証明書関連の更新から進めるのがおすすめです。

この証明書の導入まで完了すれば、Cydia の基礎セットアップはすべて完了です。」

さて、これでなにをするかと言うと、このiPadでWEBブラウジングとレトロゲームを遊びたいので次回はこの辺の経過を報告いたします。



    このエントリーをはてなブックマークに追加 mixiチェック

余った初代iPadがあるのに使えないもどかしさを解消しようと、今まで何度もチャレンジしてきました。

iTuneさえ受け付けないこのレガシーデバイスに今度は脱獄という選択肢でアタックします。

今や私にはAIという強い味方がいる。

でもすんなりとはいってくれませんでしたが・・

USBでiPadとCachyOSの入ったPCを繋いで、

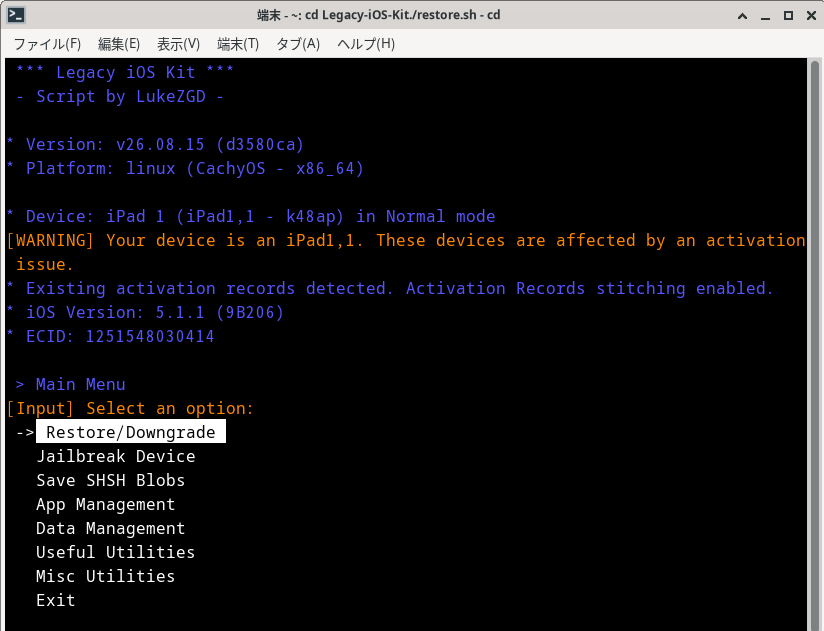

スクリーンショット_2026-08-10_06-36-19


あと、ごにょごにょやってたらうまく行きました↓。

先にiPadをDFU モードにする。
(右上の電源ボタンとホームボタンを押し続けて画面が真っ黒になったら電源ボタンだけ離して10秒なんだけどうまくいかなかったのでホームボタンはすっと押しっぱなしにしてた)

次にLinax(cachyOS)PCの端末(Terminal)で

cd Legacy-iOS-Kit
./restore.sh

を実行。

Legacy iOS Kit が起動して自動で DFU 状態の iPad を認識し、メニュー画面へ進みます。

実行後の選択手順
  その後出てくるメニューで、

  Restore/Downgrade を選択、次に
  EnterLatest iOS (5.1.1) を選択
Enter(*) Start Restore を選択
EnterDo you want to jailbreak? (Y/n)でy を入力
  EnterJailbroken/pwnDFU Mode Option で pwnDFU を選択、Enter

この順番で選択していけば、自動的に Cydia が組み込まれたカスタム IPSW の作成と書き込み(リストア)が始まります。

結局iPadは初期化(iOSは5.1.1に戻る)+で成功しましたが、脱獄は成功しました。



分かりにくいので、最終的にうまくいった方法をGeminiにまとめてもらいました。

必要なもの

PC環境: Linux (CachyOS / Ubuntu 等)ツール: Legacy iOS Kit端末:
    初代iPad(iOS 5.1.1)ファイル:
    iOS 5.1.1 純正IPSW(iPad1,1_5.1.1_9B206_Restore.ipsw)
  1.
    iPad を DFU モードにする(画面を真っ黒にする)
      ※ スクリプト起動前に手動で行うとタイムアウトを防げます。
        PC に USB 接続した状態で、電源ボタンとホームボタンを同時に10秒間長押し。
        画面が消えたら電源ボタンだけを離し、
        ホームボタンだけをさらに10秒間押し続ける。
        画面が「真っ黒」のままになれば成功。
    2. Legacy iOS Kit を実行するターミナルでスクリプトを起動します。
        Bash./restore.sh
        画面上に Device: iPad 1 ... in DFU mode と出ていることを確認。
        以下の順に選択:Restore/DowngradeLatest iOS (5.1.1)(*) Start Restore
    3. オプションを選択して復元を実行
       Do you want to jailbreak? (Y/n) $\rightarrow$ y と入力して Enter。
       Jailbroken/pwnDFU Mode Option $\rightarrow$ pwnDFU を選択。
       自動で Cydia 組み込み済みのカスタム IPSW が作られ、
       書き込み(リストア)が完了するまで待ちます。
       復元完了後の操作iPad が起動したら画面に従い初期設定を進めます
       (Apple ID はスキップ可)。
       ホーム画面にある Cydia アイコンを開きます。

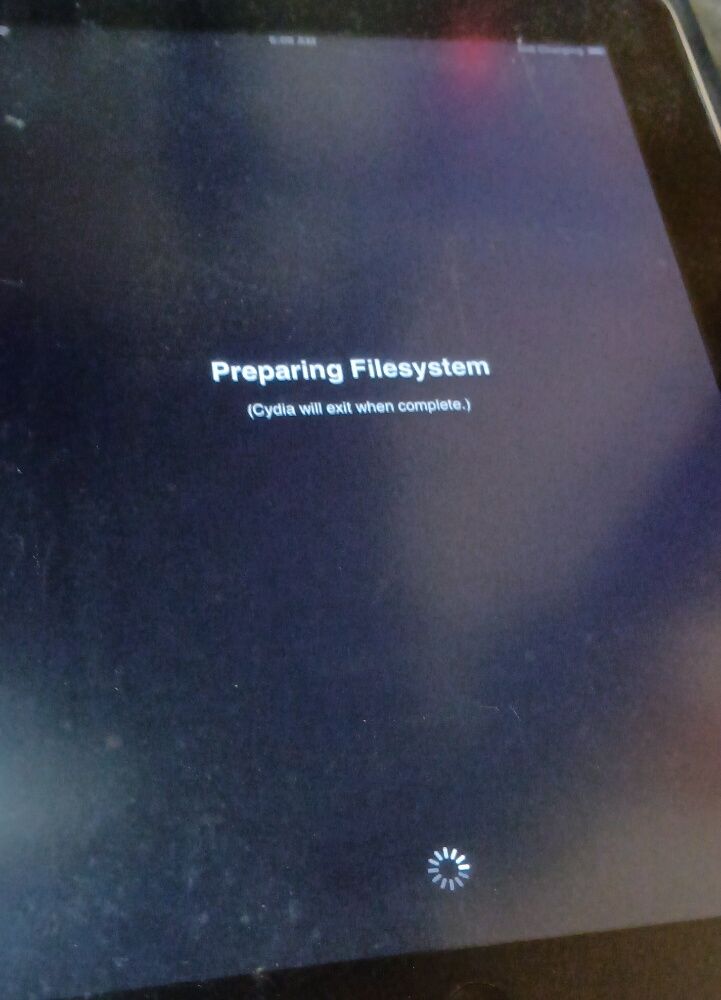

       Preparing Filesystem (Cydia will exit when complete.) と出たら、
       何も押さずに数分間放置します。
       自動で再起動(または Respring)したら脱獄完了です。
     成功のコツ(要点)SSH接続の回避:
       通常起動中の OS からの脱獄は OpenSSH がなく詰まるため、
       Cydia 埋め込みのカスタム IPSW で初期化(リストア)するのが正解。
       DFU モードの先入れ: スクリプトのカウントダウンを待たず、
       最初に手動で DFU(画面真っ黒)に入れておくことで認識失敗を回避。

わかりやすくまとめてって言ったんですが、事が事だけに分かりにくいため、Geminiに聞きながらやるとうまく行くと思います。
(聞き方の例「cachyOS(windowsなどご自分のOS)でLegacy iOS Kitなどを使った初代iPadの脱獄はどうやりますか?」とか)

スクリーンショット_2026-08-10_06-26-33


最終的にこれができればよいわけです。

スクリーンショット_2026-08-10_06-54-39


あとはこのiPadの使い方ですが、今後はそちらを研究していきます。

ゴミをゴミでない状態にするために!

まとめとその後
    このエントリーをはてなブックマークに追加 mixiチェック

最近は自動車部品の調達もインターネットが普通になってきました。

地元の部品商は大変だと思います。

ですが、返品がきかないとか態度が嫌だとか色々あって、お値段以外の理由でインターネットを徘徊する人も多いのではないでしょうか?

適合を自分で探してパーツナンバーを見つけてそれをまた検索するというのも、慣れてくれば楽しいもんです。

失敗するとめちゃくちゃ悔しいですが。

自分で調べて購入して適合しないとなると、返送料金が発生したりするのでまるかぶりもありますが。

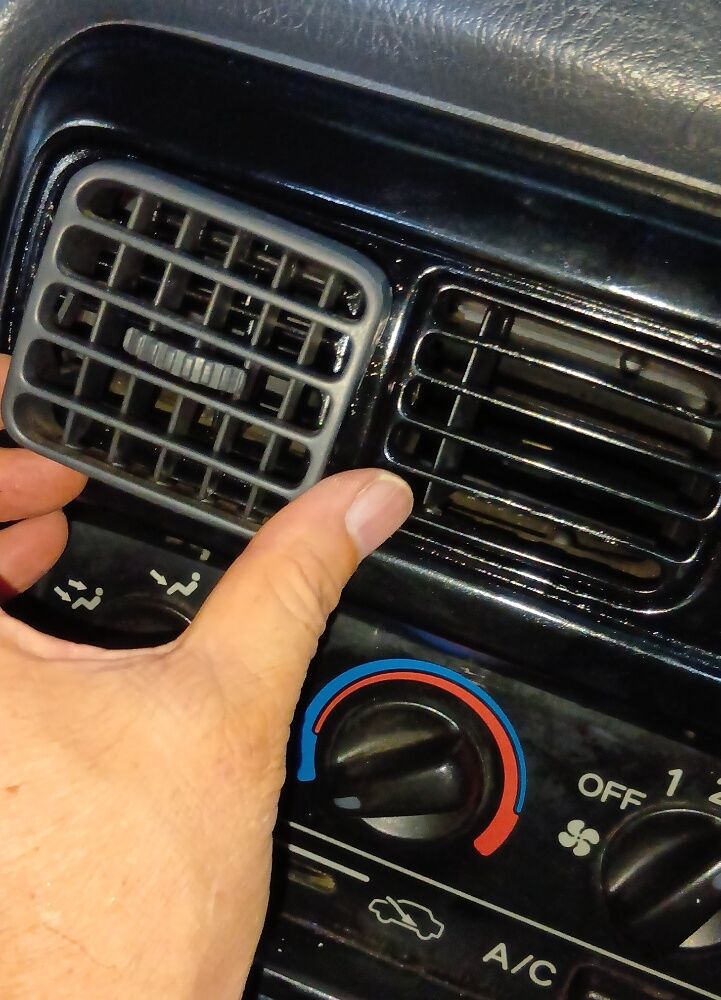

最近僕もアクティのルーバーの吹き出し口でやりました。

deac4809-6d5a-4c6e-a075-5e90e4d50f5c

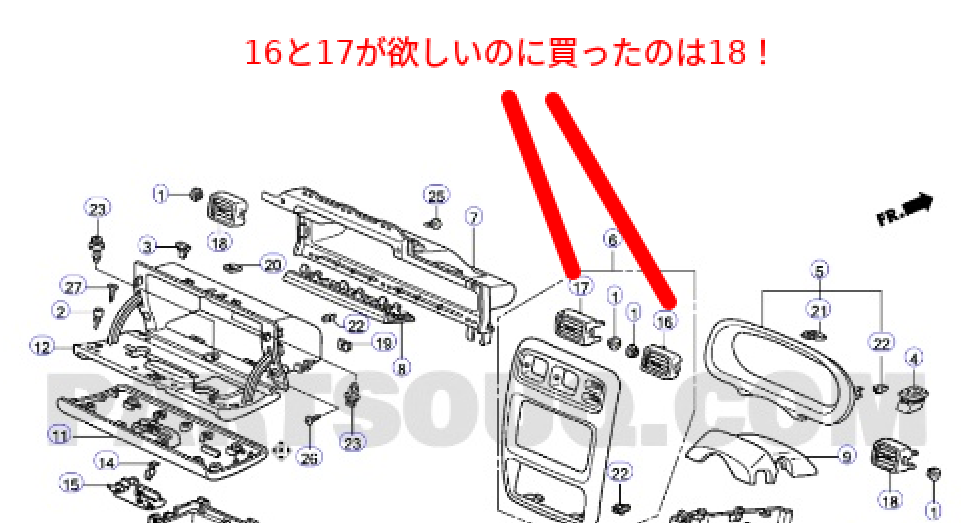

ヤフオクで、HA6の内側左右というのを購入したはずなのに外側2つが来た。

スクリーンショット_2026-08-09_04-36-02


購入前にこれまでお世話になっていたパーツファンで調べたんですが、アクティの画像がなかったのが敗因でした。

サイトの仕様変更もあるんだと思いますが、自分も時々慌ててこういうミスと言うか、思い込みでゴーしてしまいます。

写真もアップされていたんでもう文句は言わないことにしました。

さて、次回からは車両ナンバーと図面をよく見て手配することにします。

で、他に車体番号と図面から部品番号を調べるサイトはないか?

って調べたら、以下のサイトが見つかりました。

partsouq

amayama

megazip

7zap


それぞれ車体番号を入れるとパーツの図面を表示してくれます。

これで必要な部品の番号を特定してモノタロウヤフーショッピングアマゾン楽天市場などで検索をかけると互換部品が見つかったりします。

特にヤフーショッピングとモノタロウと楽天市場は購入前に適合確認できたりするので更に念を入れることができます。

部品の間違いは大抵事前の調査で間違っていることが大半。

時間がないからといって、慌てて行動すると損してしまいます。

今後は肝に銘じて行きたいと思います。

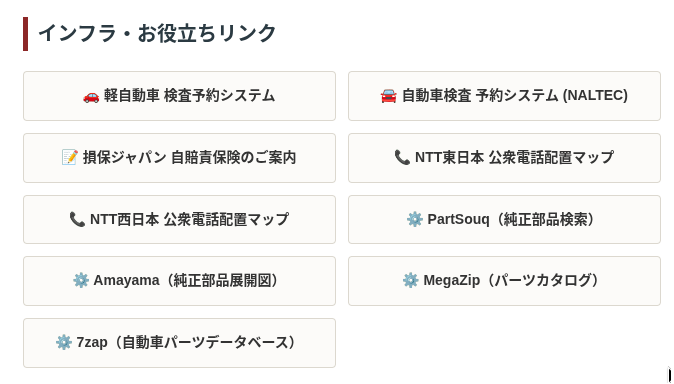

ついでながら、上記サイトはサイキ整備サービスのHPの下の方にあるインフラ・お役立ちリンクにボタンを設置しましたので時々使ってくださると嬉しいです。

ura


↓以下は購入先の参考にどうぞ↓

お役立ちリンク集

パーツ・工具・最安値横断検索


この辺は今後、少しずつ更新して充実させていきたいと思っています。










    このエントリーをはてなブックマークに追加 mixiチェック

ワイパーのゴムでまた間違えました。

在庫が増えるばかりですが、またそのうち使える事もあるでしょう。

現場でお客さんがワイパーの切れが悪いというので見てみると、なるほどゴムが切れている。

時間もないので、ブレード(ゴム+金属部分)を外してホームセンターに直行。

で、これが問題なんですが、袋に入っていて現物確認ができない。

めんどくさいので担当の方を呼んでもらってこれと交換できるブレードをお願いしますって渡すと、ゴムしか無いですねって、レジまで持っていってくれたので安心して購入。

いざ付けようとすると・・

1

2

3


合わん!

長さはいい。

横のストッパーもいい。

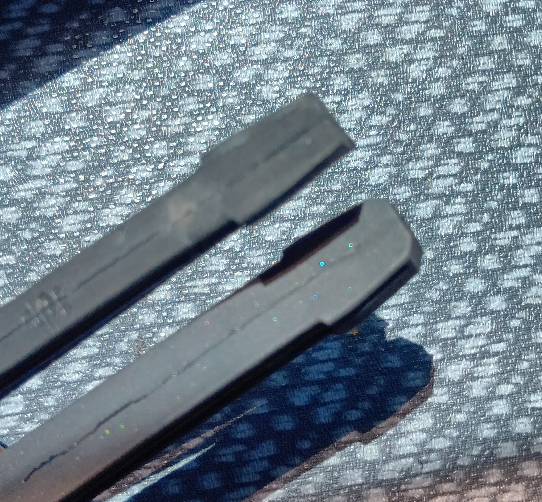

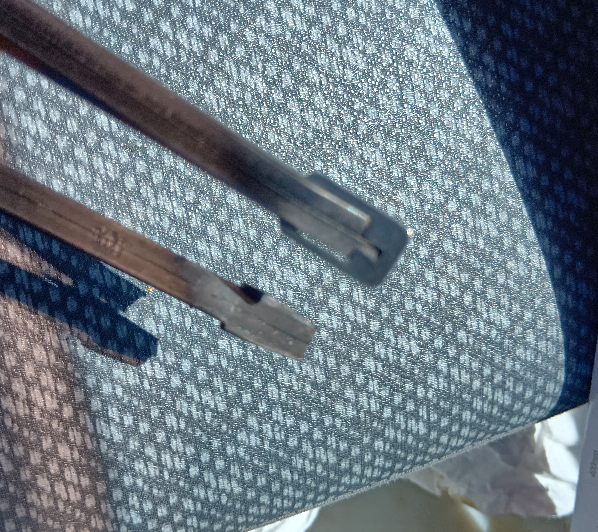

幅が違う!

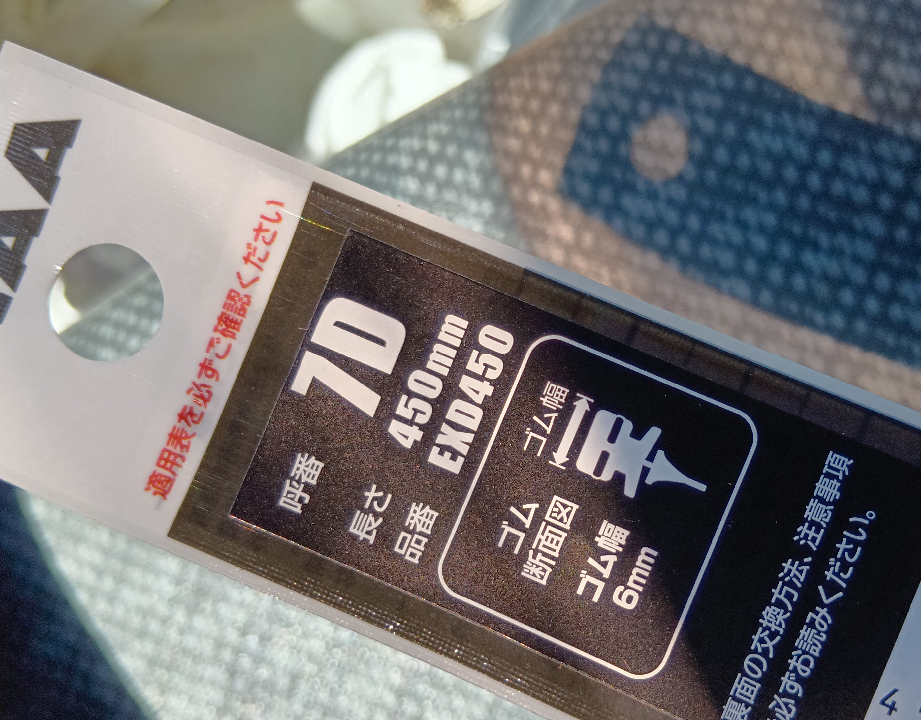

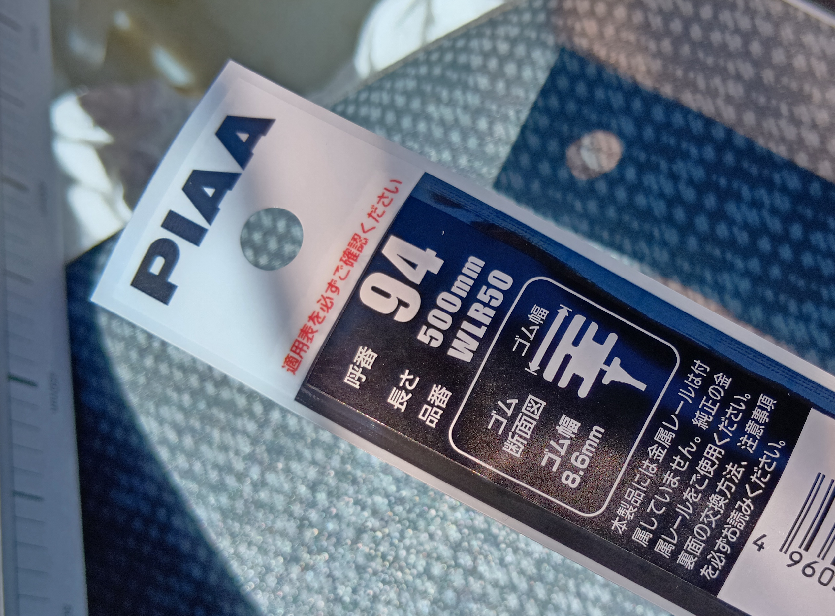

6ミリに対して8.6ミリ!

とにかく時間がないのでクレームには行かずに他の店に。

今度は自分で探すと、

4
5

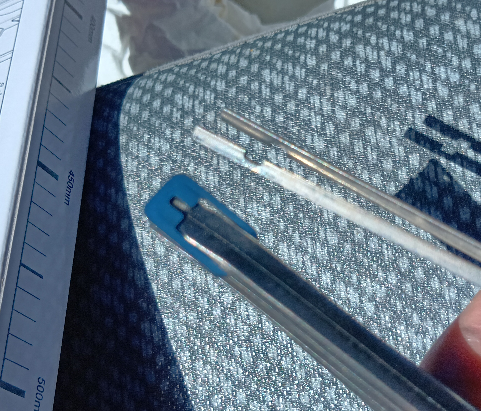

6

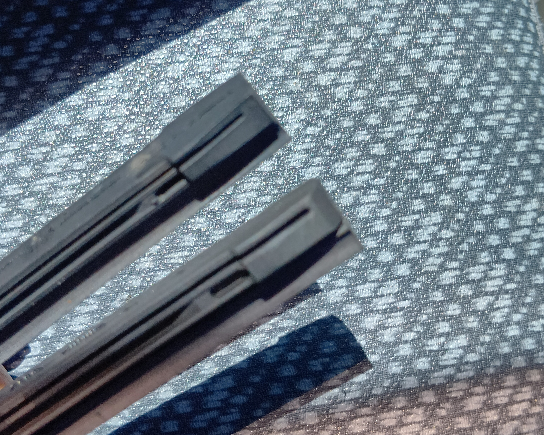

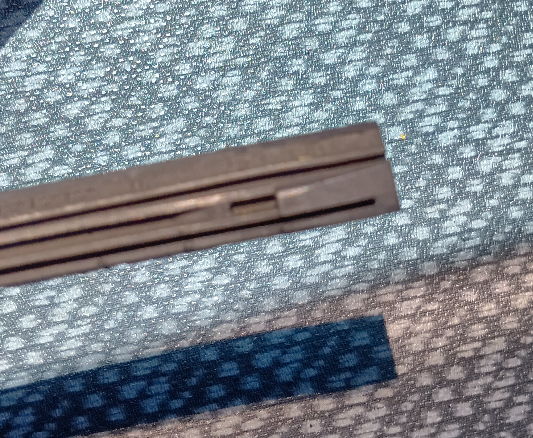

今度はストッパーが違う!

7


↑この引っ掛かりがないと使っているうちに抜けてくるので、ゴムだけ外して付けるけるのはNG。
袋の上からじゃ分からんじゃん!

もう一度桟橋のブリコに行って、今度はブレードを購入。

ゴムだけと値段が変わらんのに衝撃。

最初からブレード交換にしとけば良かったって思ったけど、そもそもそのつもりで一軒目のお店に行ったんだけど、そこで頭の中の流れがゴムだけ交換に変わっておりました。

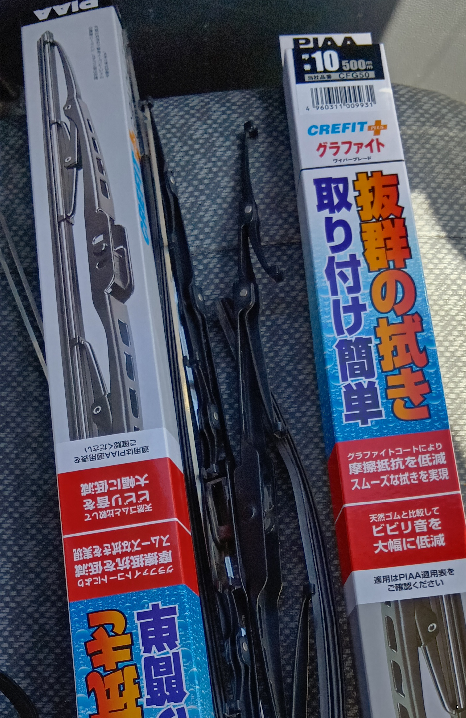

8

9


フックタイプはブレードごと交換すべしという教訓を得ることになりました。

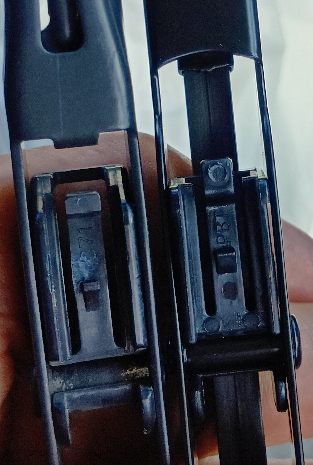

10


やや形状は違うけど、これでOKです。

11

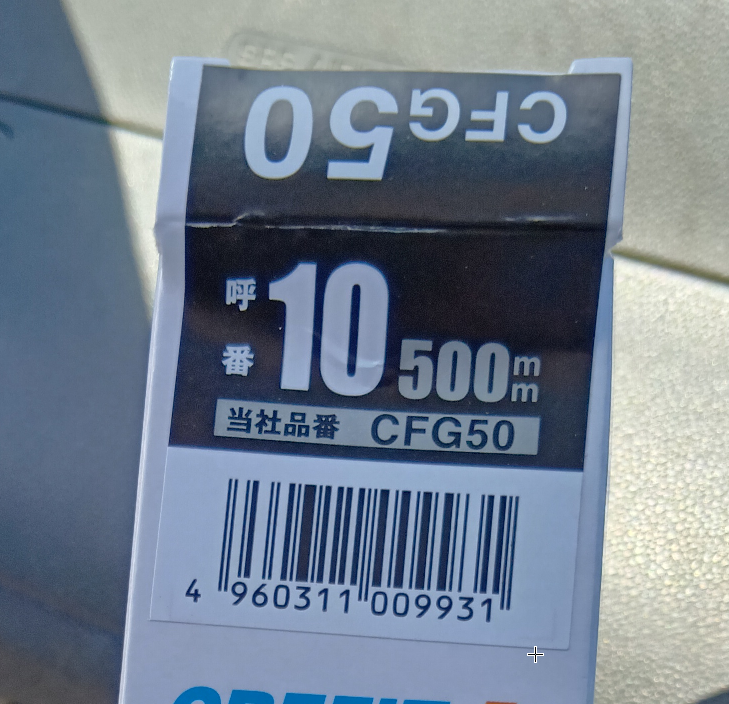

PIAAのCFGシリーズ。

これは安全パイでおすすめです。

高知でワイパーに困ったら桟橋のブリコさんが在庫が多くてオススメです(10番売り場)ハーティポイントも溜まるし。

で、ワイパーの規格と種類がどうなっているのか気になったので、またGeminiに一覧表を作成してもらってHPに載せましたのでご参考になればと思います。

ワイパーゴムの規格と選び方ガイド
    このエントリーをはてなブックマークに追加 mixiチェック

先日頼んでいたドラレコ用の保護回路付き リポ バッテリーが来たのでバラしたままだったドラレコの修理の続きに臨みました。

1


同じですね。

2


まずは長さを合わせてちょん切る。

3


ルーペを使おうかと思ったけど、近眼だしやりにくいのでピンセットにしました。

5


ピンセットでつまんで配線にテンションをかけながらハンダを溶かして外します。

6


新しい電池の配線を少しむいて、ハンダを少量乗せてショートしないように気をつけながら付ける。

7


あんまりやると、周りの基盤が焼けて白くなります。

8


できたらバッテリー固定のために前に買ってて出番のなかった絶縁接着剤を少量塗ってケースにくっつけます。

9


ミラーをそっと乗せて、バキバキバキって爪を入れていく。

10


電源を押すと、起動しました(ヤター!)。

11


12
13


日時と時刻を設定し、音声は入れない設定にしておきます。

買い替えようかと思ってたのに、あっさり直って良かったです。


中華ドラレコの修理-その1











    このエントリーをはてなブックマークに追加 mixiチェック

めちゃくちゃ暇になったんで、自分の車のO2センサーを交換することにしました。

高速走った時に、時々エンジンウォーニングランプが点灯するんでそろそろやらなきゃなと思いながら点灯するたびにスキャンツールでエラーコード(P420)を消去しておりました。

ダイハツにはよくあるやつらしい。

ので、楽天で前後セットを購入。

↓これです




とりあえず、下から手を入れやすいようにフロントタイヤをスロープに乗り上げます。

助手席のシートを上げて覗きこむとフロント側のセンサーが見えます。

1


手前のパワステのタンクのブラケットボルトを外すのと、カプラーの取り付けボルトを外してカプラを手前に引っ張ってきた方がやりやすいです。

2


アンダーカバーを外して・・・

3


向こうを向いてますが、リヤのセンサーも見えました。

次にいよいよセンサーの取り外しです。

4


前にアリエクスプレスで戯れに買ってたセンサーソケットレンチが役立ちました。



5


6
7


これだけ煤けてたらエラーも出るわな・・

社外品なので、どっちがフロントでどっちがリヤなのかかなり悩みました。

026341c5-75d2-4d1c-b959-bd43b614ccfe


配線が長い方( DAS0002)配線が短い方(DAS0001)。

フロントが001でリヤが002のようです(??)。

結局配線の長さとセンサーの頭の長さでDAS0001をフロント(エキマニ)側にDAS0002をリヤ(エキパイ)側にしました。

まあ、これでエラーもなくなったのでOKだと思います。

そんなに難しくない作業でしたが、センサーだけで済んで触媒がいかれなくてよかったです。








    このエントリーをはてなブックマークに追加 mixiチェック

専門外なんであまりやりたくなかったオイルジャッキのオーバーホール。

建設機械でシリンダーの修理をしていた流れでやりました。

エナーパックのRC506という50Tジャッキなんですが、まず構造が分からないのでメーカーのHPを探したら図面がありました(RC506海外製はこの辺が親切です)。

構造は分かったので、例によって分解方法をGeminiに聞くと、中のスプリングのテンションが問題らしい。

油圧を抜いた時に戻るための力は中の強力なスプリングで行いますとの事だけど、少しのテンションをかけてあるので、バラす時にそれが固定ネジの山を痛める原因になるとか。

バネに打ち勝つ程のテンションに耐えるネジとネジ山なら容易には壊れそうもないけど、要は無理やりねじ込んでいくとネジ山を痛める可能性がありますということか?

実際後でやってみるとすんなりいけましたが、なにか見落としがあるのではないかと不安になりました。

ともあれ、問題は部品がないことでした。

ネットで探し回って見つからないので、シール類を外してみて現物合わせのところに送ってみてもアメリカ規格のため、互換シールもありませんとのこと。

やっと見つけたのがエナーパックの代理店で山下マシーン株式会社様。

HPから問い合わせてシールキットを手配してもらいました(ここまで半月)。

発注して部品が来るまで3週間ちょいかかりましたが、相手がアメリカ様であることを考えるととても速いです。

バラす時に戻りますが、Geminiによると、

「エナパック公式マニュアル:分解手順(スプリング脱着セクション)
⚠️ 警告(WARNING)
「シリンダー内部の戻りスプリングには、プランジャーが完全に縮んだ状態であっても、常に非常に強い初期張力(プリロード)がかかっています。適切な指示に従わず、または専用の保持治具を使用せずに底面の固定ボルトや上部のストップリングを緩めると、部品が凄まじい力で弾け飛び、重大な人身事故や怪我を負う危険があります。作業時は必ず保護メガネを着用してください。」
【分解のステップ(マニュアル規定手順)】
プリロード(張力)の解除
シリンダーを適切にセットし、油圧ラム(または門型プレスや専用の長ネジ治具)を使用して、プランジャーを約1/4インチ(約6mm〜10mm)下方に押し下げて保持します。
[理由] これにより、内部の引き込みスプリングがたるみ、シリンダー底面にあるスプリング固定ボルトにかかる荷重が完全にゼロになります。
底面ボルトの取り外し
プランジャーを押し下げた状態を完全に維持したまま、シリンダー底面にあるソケットヘッドスクリュー(12番/14番の六角穴付きボルト)と銅ワッシャーを取り外します。
[状態] バネのテンションが抜けているため、ボルトは無理な力をかけずに安全に抜き取ることができます。
バネ圧の安全な解放
底面のボルトが完全に抜けたことを確認した後、プランジャーを抑えているプレス(または治具)をゆっくりと、元の位置まで上昇させて戻します。
[状態] これにより、内部のスプリングが本来の「縮んだ自由長(張力ゼロの状態)」まで安全に戻ります。
ストップリング(上蓋)の取り外し
シリンダーベースを万力などで確実に固定します。
ストップリングの回り止め(かしめ・ポンチ跡)がある場合は、ドリル等で優しく揉んで解除します。
パイプレンチまたは専用のレンチを使用し、ストップリングを反時計回りに回して、シリンダー本体のネジ山から完全に外します。
プランジャーおよびスプリングの引き抜き
ストップリングが外れたら、プランジャー一式を上方に引き抜きます。これで内部のスプリング(10番)がプランジャーと一緒にシリンダー外へと安全に抜けてきます。この後、目的のピストンシール(パッキン)の現物を取り出すことができます。
まとめ
この公式手順通り、「まず5〜10mm押し下げてから底面のネジを抜き、それから圧力をゆっくり抜く」という流れを踏めば、門型プレスの上下ストロークが小さくても、全く安全にバラすことが可能です。」


この通りやろうとしたけど、門型プレスでテンションかけてもシリンダーは下がりません。

それもそのはずで、穴から覗くと、シリンダーの底がチューブの底面に当たっている!

8


ヲイヲイ!

無理したら壊れるやんか!

ということで、そっと上下のボルトを緩めたらスプリングも素直に外れたのでした。

次に戸惑ったのが、上部のストップリング。

回せばいいんだけど、工具がない。

1


当然こんなちゃちな事では外れません。

前に買ってたこれが役に立ちました。

Y タイプフライホイールレンチベルトディスク磁気固定クリップフライホイールキャリパークラッチフライホイールプーリースプロケットスパナスクーター原付用(名前が長いが本当の名前は??
10


穴に合わせて少し削る必要がありましたが。

トルクはそんなに必要もなかったけど、ネジロックが塗ってあった気がします。
マニュアル見ても塗るように書いてますね

組む時に締め付けトルクで締めるのは無理なんで、元の場所に黄色で印をつけました。

2


無事に外れたんで、ダストシールのリップの向きを確認(外からゴミが入らない向きに付いてますね)。

3


シリンダーのシールも、油に向かってリップが開く方向に付いてます。

4


長く放置していたようで、チューブの中がサビで、指で触るとガサガサって感じるくらいに荒れてました。

ので、準備していたホーニングツールで油に浸けながら軽くホーニングしました。

5


6


あまり削ると怖いんだけど、指に引っかからない程度までつるつるに。

問題だった中央に見える戻り用のスプリングですが、周囲の面から数ミリ程度中に入っている感じでしょうか。

これくらいなら組むときにもネジの締付けで引っ張れそうです。

しかし、Geminiよ、この構造でどうやってプレスでこの中のスプリングだけを下げろっていうのか??

7


シールに油を塗って、ちぎれないように2本の小さなマイナスドライバーを使ってリップの向きにも気をつけて組付け完了です。

9


組付けはバラシの逆工程で。

指定の作動油はVG32でいいらしいです。

組んだあと作動油を満たさないといけないのかと思ったけど、組む時に中に塗る程度で上げ下げするとエア抜きもできるらしいです。

確かにキットにエア抜き穴のスポンジも付いておりました。

11


シールキットは数万円しますが、プラスチックカバーとかボルトセットも付属していて、互換製品で済ませるよりもずっと安心感がありますね。

採算がとれないのか、簡単に「その部品はありません」とか、なしの礫で済ませるような風潮がありますが、この辺をしっかりしてくれる所の情報を探してキャッチするのがこれから生き残るための鍵ではないかと思います。

ちなみにクイックコネクタはこれを使いました。

12


まあ、専門外の修理はあんまりやりたくないというのは本音ですが、チャレンジ精神も必要ですしね。
























    このエントリーをはてなブックマークに追加 mixiチェック

このページのトップヘ
