かなり苦労したのがカミンズエンジンの始動不良。

それも症状が時々しか出ない。

自分が行くたびに普通にエンジンはかかるのであった。

燃圧とかエアクリーナーの詰まりとか、色々調べたり交換したりしてたんですが、この故障は本命のECMを疑うまでにかなりかかりました。

とりあえずスキャンツールHD3200を繋いでみて、セルモーターを回すと20Vまで電圧降下が。

実はECMの電源電圧を直接調べたかったのですが、スキャンツールの使い方がよく分からず、この画面はジェネレーターのベース電圧をECMが見ている画面のようです。



セルが焼けると困るので休ませながら何度かやっていると、エンジンを回すたびに通信エラーでECMが気絶状態に陥りました。

例によってGeminiに聞くと、これは下がりすぎだということでエンジンの仕様を聞きながら仮説を立てました。

Geminiによると、カミンズはECMが始動信号を出さないと燃料を噴射せず、セルが回ってもエンジンはかからないという仕様であり、始動信号を出すにはコモンレール内に適正な燃圧が出ているとECMが判断する必要があるんだけど、燃圧はセンサーで見ているので22V以下ぐらいに電圧降下すると適正な燃圧が測れないので始動信号を出さないということらしい。

となれば、大電流を必要とするセルモーターに食われてECMに電気が回ってきていない原因を突き止めたい。

ECMの電源コネクタはこれです。

1


向かって左側上下に24Vが来て、右側上下からアースに戻っていく構造。

HD3200で見たように、エンジン停止時にプラス側を測定しても24V来ています。

バッテリーを外して、プラス端子からECMまでの配線の抵抗を見ると、ちょっとショック。

55Ω!

2


アース側からバッテリーまでは

3


0.01Ω。

バッテリーのプラス端子からECMのコネクタまでの間のどこかで配線が切れかけているか錆びていて抵抗ができていて十分な電流が流れていかないのが原因であるという事になります。

まあ、これはハーネスを全部剥いて調べるのも大変なんで、入口と出口をバイパスさせるのがいつもの方法なんですが、この電源は常時電源で、配膳図によると元々30Aのヒューズが噛ませてある。

ECM内部から分岐してインジェクターなどの電源にも使っている所なんで、けっこう大電流が流れる所のようです。

となると、バイパスもそれなりの配線を使わないとヤバい。

ということで、またまたGeminiに聞いたら3.5SQ以上のキャプタイヤケーブルが必要だということでした。

更に耐熱耐油が必要とのことで、かなり色々調べて、結果これにしました。

ゴムキャブタイヤケーブル 2PNCT 3.5SQ×3芯

ただ、2芯で3.5Sqのがなくて3芯にしましたが。

重機なんで結構取り回しもややこしく時間がかかりましたが、結果これで正解で、かかりも良くなり、その後トラブルも出ていない模様です。

ちなみにアイドリング時にバイパスさせた3.5SQ×2のキャプタイヤケーブルに流れている電流は800ミリアンペアくらいでした。

多分これが正常値。

今回の事例は、常時電源あるということと大電流であるという事で結構お金も気も使いましたが、やり遂げた感が凄いです。

最近はコンピューターを使用した車両ばかりなので、故障診断も修理も高度になってきました。

更にこれからはAIも含めた対応が必要になるものと思われます。

後で見つけたんですが、配線がぼろぼろでした。

dfa7374b-ee4a-4ecb-814b-bda7b11fa517


これが一因になっているのは間違いないです。

こういう状態の配線があちこちにあると思われますので、思い切って古い配線を切ってしっかりした配線をバイパスさせたのは正解でした。

建設機械は過酷な環境で動くので、結構気を使いますね。

ご苦労さまです。













    このエントリーをはてなブックマークに追加 mixiチェック

なんでも結論が速いというのが良いかと言うと、全くそうではない。

重機の修理を頼まれたお客さんの所で実感したことがあります。

ユンボを買ったから見てほしいという事で行ったんですが、着くなり

「いくらぐらいかかりそう?」

って聞く。

まだ見てませんから分かりませんって言うのに。

ホースがダメですねって言うと、

「なんぼや」

って言う。

ホース屋さんに聞いてみないと分かりませんって言うのに何度も聞く。

添えがけするのにバッテリーも買ったそうだけどその前にオルタネーターが発電してない。

これも決断が早すぎる。

色々見てるとそのうちエンジンがかからなくなった。

どうやらセルリレーがダメらしい。

今度は

「あんたがみてからおかしくなった」

って言い出したんで、嫌になってきて、とりあえずごまかしてその後呼ばれても行くのをやめました。

現物も見ないでボロ買わされたのも決断が早すぎたんでしょう。

即断即決がいいと言うのは、それまでの準備や蓄積があるからであって、行き当たりばったりということではありません。

日頃の研鑽がなければ即断では的確な判断ができません。

格好だけではダメ。

即席人間は損するという例でした。






    このエントリーをはてなブックマークに追加 mixiチェック

前から感じていたけど、修理の仕事って、大抵休日や早朝晩方のオーダーが多い。

お客さんにしてみれば、仕事で使う機械は使えるだけ使いたいのが人情で、終業後に修理してもらいたいという心理が働きます。

という事は、普通のお勤めの8時半始業で5時半に終業では、ほとんど仕事が取れないという事になる。

これが雇われだと、何もしないわけにもいかず、日中は工場の掃除やかたずけ等をして、残業早出で対応するしかなく、体力的にも経営的にもかなり効率が悪い。

恐らくそういう理由で、メーカーはサービスを減らしてきたんだと思う。

平日日中にぶらぶらして、お客さんの要求の多い時間帯にフルに動くには、体力的にも自営しかないという結論で(多分)正解だった(怪我で強制的になったけど)。

とはいえ今月はお盆もあって殆ど仕事もなく、ずっとぶらぶらしていたわけで、経済的にも不安なところでした。

ということで、戴いた仕事は大切に着実にこなしていきたい(ただし収支の取れるものだけね)。

代わりに、いつ電話がかかるか分からない恐怖には苛まれます。

あと、直せるのかなぁっていう不安。

戦々恐々として現場に向かう恐怖は、見誤るとお客さんはともかく、上司にもむちゃくちゃ怒られるサラリーマン状態で行くには余りにも負担が重すぎる。



    このエントリーをはてなブックマークに追加 mixiチェック

会社的には美味しいだろうけど、現場的にはあまりやりたくないのが重整備。

今回は、重機のデフシールです。

スマホが汚れる事情でプロペラシャフトとヨークとケースを外したところから。

2


ケースを付けたままシールを外したかったけど、それはムリでした。

タガネでコツコツとシールを破壊しないと外れんかった・・

3


4


ここまでくれば折り返しです。

5


塗らんでもいいかもしれんけど、元のに塗っていた形跡があるので、僕も液体ガスケットを塗る。

6


支障のなさそうな端をトントントントン叩いて入れていきます(かなり硬いので苦労しました)。

7


あたりの部分のリップにグリスを塗って、ケースを元通り組み込んで・・

8


ヨークを見たら、減っております!!(今頃気づく??)

9


予算的にも仕方がないので、とりあえずペーパーで擦ってあとは神頼みです。

ギヤオイルは粘いし、元のに比べて少しはシールの位置もずれてるだろう・・

それなら減ってないところとシールの組み合わせで大丈夫かも??

最後に車両に手を合わせてお願いして完了しました。

完治したかは、あとは時間が立たないとわかりません。

何かが起きたらその時対処するしかありませんわ。

人生と同じく、イレギュラーのない修理なんてありませんからね。

でも一発で行ってほしいものです・・・



    このエントリーをはてなブックマークに追加 mixiチェック

エアがたまらず車が使えないというオーダー。

エンジンをかけると、ふかしても7barに届かない。

アクセルを戻すと6barまで落ちる。

エンジン音で聞こえにくいが、なんとなくエンジンルームから”シュー”って音がしている。

で、エンジンを切ると、やっぱり”シュー”。

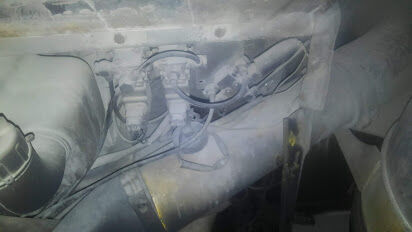

ボンネットを開けて見に行くと、バルブのあたりから音がしておりました。

1


バルブだったら面倒くさいな・・

なんて思いながら、外してみると・・

2

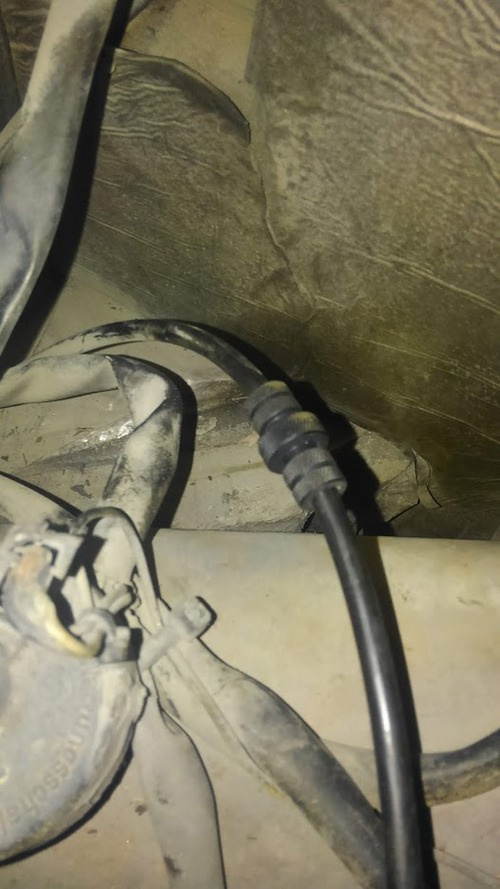

配管のチューブが弾けてますね。

良かった。

漏れがここなら簡単です。

3


幸い繋ぐやつを持ってましたので、繋いで完了です。

エアを多用した機械って、チューブが朽ちてこの手のトラブルが多くなります。

なんとかなりませんかね?






    このエントリーをはてなブックマークに追加 mixiチェック

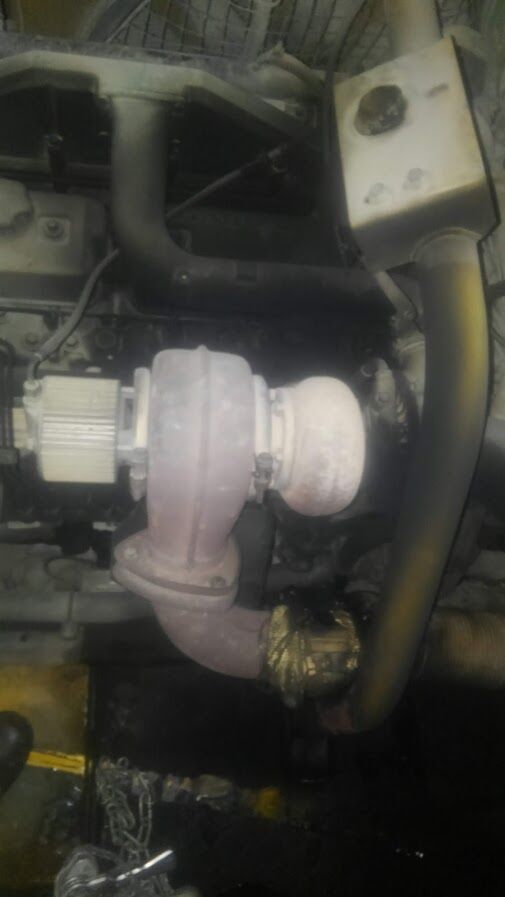

重機のマフラーからの排気漏れ。

マフラーバンテージを巻いて凌いでいたのですが、遂に蛇腹がキレたみたいです(笑)。

KIMG4471


エンジンルームが真っ黒で、それよりも熱がこもるのが怖い。

早く修理しないと危険じゃないかとも思います。
